发布时间:2016/6/22 14:28:24

不同类型的工厂管线设备涂装要求(本文摘自秦人设计为青海油田设计的涂装方案部分)

 方案对参考国标对油气田常见设备、管线及设施涂色进行了规定,未涉及的设备、管线及设施涂色应执行《油气田地面管线和设备
涂色规范》SY0043-2006执行。实地调研发现,各场站色彩不统一,针对现有涂装情况,请进行新增涂刷或增补数量统计。

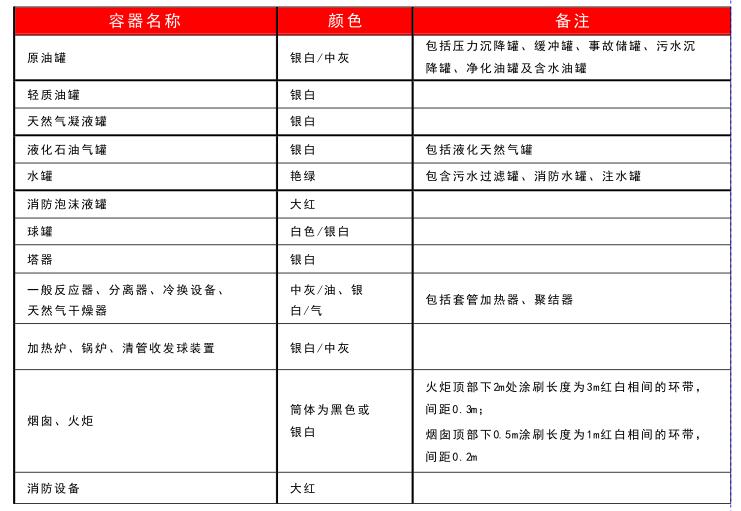

       设备:保温设备应保持保护层本色,涂刷SY0043-2006所规定的色环,不保温设备应按下表的规定涂色。

设备涂装要求

油田设备涂装

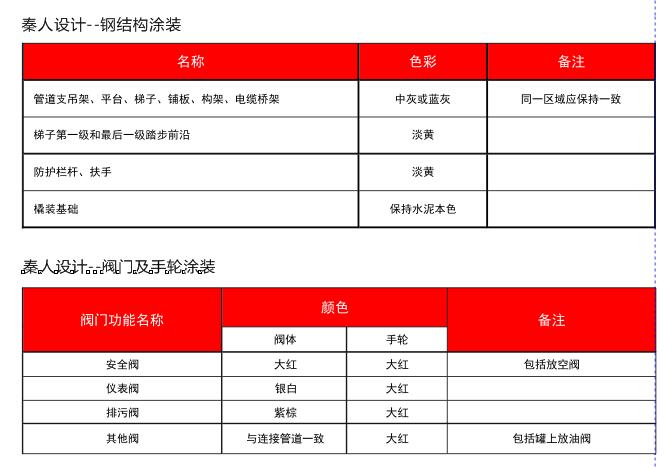

    执行《油气田地面管线和设备涂色规范》SY0043-2006,参考国标对油气田常见设备、管线及设施涂色进行了规定,本案涉及以下项目:钢构阀门涂装、管线涂装要求、管道介质及流向箭头、围栏\楼梯\踏步涂装罐体标识道沿涂装线型涂装标准、车间地面涂装标线、地面定位线、消防地井涂装。

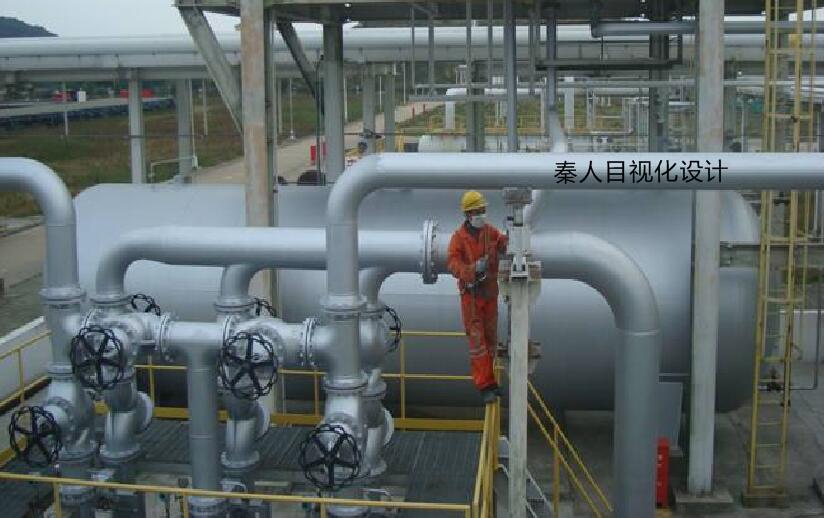

管线涂装工程

根据管道沿线施工环境,按照SO12944 -2腐蚀环境分类标准,确定石化重工业设备及管道设施的腐蚀环境为C4,确定涂料体系的设计寿命
为(耐久性)7年以上漆膜完好。
    涂底漆前除油除锈完全除去锈蚀、焊渣、氧化皮、消除焊接应力、油污、灰尘及毛刺等。根据现场实际情况,采用机械除锈和人工除锈的
方法,除锈级别应达到St3级以上。

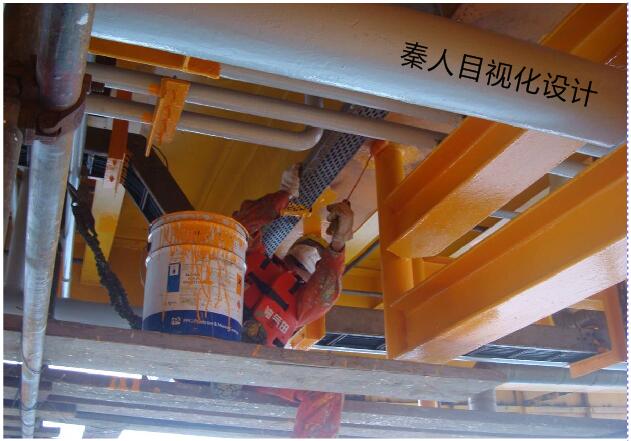

设备涂装工程
